柳原の製品情報
部品表

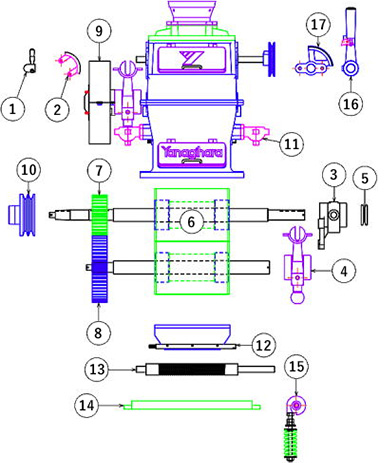

本機
| 番号 | 部品名 | 使用数 | 備考 | |
|---|---|---|---|---|
| 1 | 加減ハンドル | 1 | BX119 | |
| 2 | 加減目盛板(目盛プレート付) | 1 | BX117 | |
| 3 | 主軸メタルセット(メタル・リング含む) | 2 | BX193A | 左右あり |
| 4 | 副軸メタルセット(メタル・リング含む) | 2 | BX175 | 左右あり ユニバーサル |
| 砲金メタル | 4 | BX155 | ||
| 5 | 2.81A1Vプーリ(71.5φ) | 1 | BX143A | 穴径34φ |
| 6 | 主軸ロール(95/4よりキー加工) | 1 | BX191 | |
| 副軸ロール | 1 | BX192 | ||
| 7 | 小ギア 標準３０枚・２９枚 スピル付 | 1 | BX149A・BX148 | |
| 黒用２６枚・２５枚 スピル付 | 1 | |||
| 8 | 大ギア 標準５４枚 スピル付 | 1 | BX146 | |
| 黒用５８枚 スピル付 | 1 | |||
| 9 | ギアボックス 標準（鋼板製） | 1 | BX857A/858A | 上下セット |
| 10 | 段付プーリ 140φB2V-平 | 1 | BX157 | 5.1/2in |
| 168φB2V-平 | 1 | BX179 | B型60Hz用 | |
| 11 | 副軸メタル受けボックス／カバー | 2 | BX158/159 | |
| 12 | カストリシャフト・板セット | 2 | BX130A/168 | |
| 13 | フィードロール(シャフト) | 1 | BX115 | |
| 14 | エキセンシャフト | 1 | BX129A | |
| 15 | ネジカラーセット | 2 | 遊動スプリング含まず | |
| ネジカラー本体 | 2 | BX127B | ロット・他含まず | |
| ロット(調整ネジ) | 2 | BX177 | ||
| 段付ワッシャ | 4 | BX178 | 遊動スプリング両端 | |
| 遊動スプリング ７㎜ 標準 | 2 | BX139 | ||
| 〃 8㎜ 黒用 | 2 | BX181 | ||
| 16 | レバーハンドル爪付 組立品 | 1 | ||
| ロット(ネジ)爪付 | 1 | BX131/132A | ||
| 17 | 安定目盛板(目盛プレート付) | 1 | BX133A/162 | |

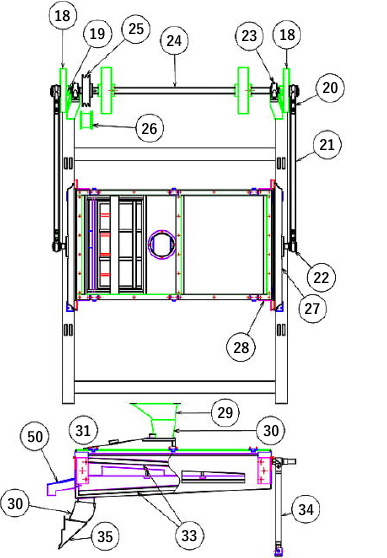

篩枠
| 番号 | 部品名 | 使用数 | 備考 | |
|---|---|---|---|---|
| 18 | フライホイール(左右組) | 1組 | BX509A | フライピンなし |
| 19 | フライホイールピン | 2 | BX510 | ナット付 |
| 20 | ロットメタル(大) | 2 | BX516A/517 | 左右あり ﾍﾞｱﾘﾝｸﾞ6204ZZ付 |
| 21 | ロット棒 820㎜ 竹合板 | 2 | BX519B | |
| 22 | ロットメタル(小) | 2 | BX518 | 固定 |
| 23 | クランクメタル(UCP206) | 2 | ||
| クランクメタル台 | 2 | BX508 | ||
| 24 | クランクシャフト | 1 | BX507 | |
| 25 | ７inB2Vプーリ | 1 | 標準用 | |
| 26 | Vベルトタイトナー一式 | 1 | ベアリング6202 | |
| 27 | 中心棒 中心金具付 | 2 | BX452/453 | 軽合金 |
| 中心金具 | 2 | BX453 | ||
| 28 | 中篩支持金具(上部) | 4 | BX570A | 前後左右確認 |
| 中篩締付金具(下部 角型) | 4 | BX416 | ||
| 新型中篩用支持金具 | 4 | ◎BX1057B | 前後左右確認 | |
| 29 | 本機下漏斗 | 1 | BX467 | ステンレス製 |
| 30 | 接続袋 ネル製 上下2枚1組 | 1組 | BX448四角 | BX451台形 |
| 31 | 中篩セットＢ型２段 | 1 | 小麦用 | |
| 〃 ＢＲ型２段中抜きなし | 1 | 小麦以外 | ||
| 〃 ＢＲ型２段中抜き付 | 1 | 蕎麦用 | 50番中抜き用トイは別途 | |
| 33 | Ｂ型組子(上下２枚組) | 1組 | 下網なし | |
| ブラシ棒ゴム付 | 8 | B型用 | ||
| ＢＲ型組子(上下２枚組) | 1組 | 下網あり | ||
| ハイパロンブラシ | 180 | BR型用 | ||
| 34 | 板バネ 530㎜ 竹合板 | 4 | BX454A | |
| 35 | 流し口 | 1 | ステンレス製 BX469B | |

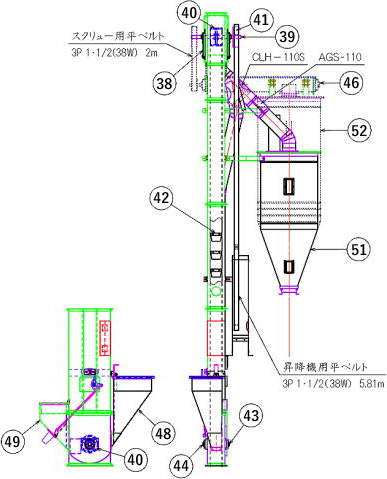

昇降機・タンク
| 番号 | 部品名 | 使用数 | 備考 | |
|---|---|---|---|---|
| 38 | ガイドメタル メタル片側セット | 2 | UCT205付 | |
| 39 | 上部シャフト 25φ×430 | 1 | BX732A | |
| 40 | 内車 ６in×４in | 2 | 上・下 BX734 | |
| 41 | 平プーリ ８in×２in | 1 | BX735 | スクリュー使用時2ケ使用 |
| 42 | ライケットバケット付ベルト 4in×7.8m | 1 | 白ベルト・白バケット50ケ | |
| 43 | 下部メタル UCF-205 | 2 | 篩側・外側 | |
| 44 | 下部シャフト 25φ×230(スチール用) | 1 | 木製用25φ×207 | |
| 46 | ２俵張り用スクリューコンベア | 1 | 木製/スチール製選択 トイ付 | |
| 48 | 原料箱セット（スチール） | 1 | 正・反あり | |
| 49 | 中抜き用切替箱セット(正・反あり) | 1 | 昇降機裏側 | |
| 50 | 中抜き用流し口(トイ)SUS製 | 1 | BX444-SUS | 蝶ボルト６㎜ |
| 51 | １俵張りタンクセット(支持金具・蓋付) | 1 | 492φ×全長1200 BX792 | |
| 52 | ２俵張りタンクセット(支持金具・蓋付) | 1 | 540φ×全長1672 BX791 | |
| ＊ | 昇降機用平ベルト3P 1.1/2(38W) | 1 | 長さ5.81m | |
| スクリュー用平ベルト3P 1.1/2(38W) | 長さ2.0m | |||
