1.従来機の性能はそのままに、ボックス型上下分割式フレームを組立式に変更しました。
点検扉、カバーを外すことにより、本体を分解せずに清掃・管理ができるようになりました。 ロール入替は、従来機のように上下のフレームを分割することなく行うことができます。 (ロール機前後にメンテナンススペースとして、50 cm程度が必要です。)
2.オイルを使う砲金メタルによる軸受を、ベアリングに変更しました。
ロールシャフトとベアリングの固定はアダプタを使用することにより、整備性を高めました。
3.主軸・副軸の駆動は、ギア方式からベルト方式に変更しました。
軸受部同様、給油の必要はありません。
4.ロールの間隙は 0~3 mmまで巾広くお使いいただけ、微妙な動きもできるようになりました。
主軸から副軸への伝導に一軸を追加することにより、ロール間隙を変えても、常に一定のベルトの張りでお使いいただけます。
5.ロール幅 10in(φ178×250 mm)のほか、20in(φ178×500 mm)も製作いたします。
※ 従来型製粉機も継続して製造いたします。高負荷の粉砕には、ギア方式の従来型をお使いください。

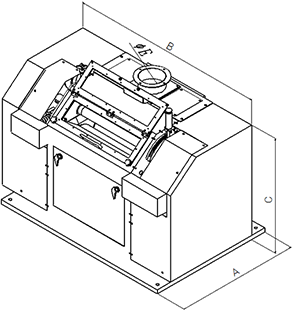

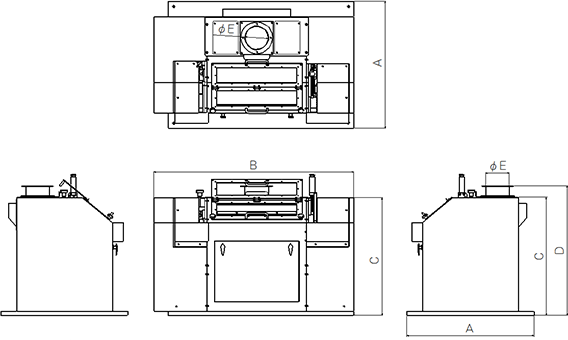

奥行き A |
巾 B |
高さ C |
高さ D |
口径 E |
所要動力 200V kw |
|
---|---|---|---|---|---|---|
新型 10in | 720mm | 886mm | 665mm | 736mm | 130mm | 1.5~2.2 |
新型 20in | 720mm | 1135mm | 665mm | 736mm | 130mm | 2.2~3.7 |
